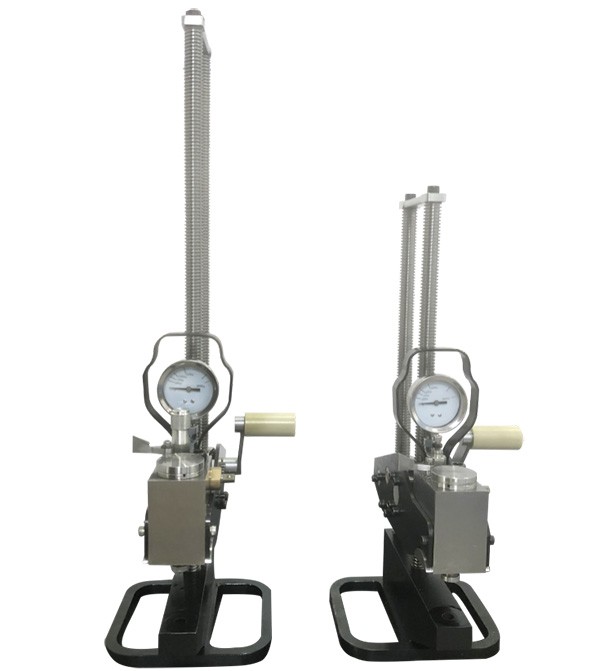

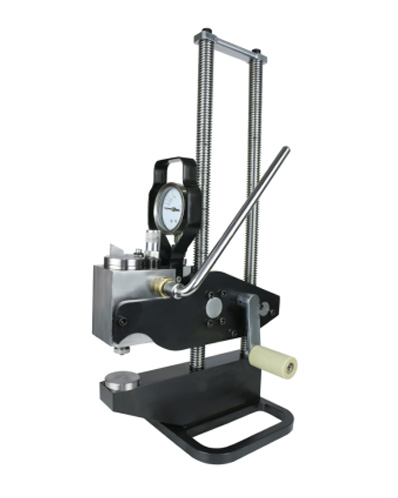

YHB-3000H型液壓式布氏硬度計

產品名稱： YHB-3000H型液壓式布氏硬度計
產品分類：數顯布氏硬度計
聯系方式： 0535-2880100
公司名稱：萊州華煜眾信試驗儀器有限公司
公司地址：山東省煙臺市萊州市（萊州）虎頭崖鎮工業園丁家
添加時間： 24/04/20

產品詳情

重要注意事項和安全信息 Important notices and safety information

采用液壓原理，手動操作產生3000kg試驗力。核心部件是一個小型液壓系統，液壓系統中有一個控制閥，用于控制試驗力，每當試驗力達到3000kg時，控制閥打開，壓力下降。按照美國標準ASTM E110的規定，要重復加力3~4次，讓壓力表指針3~4次達到3000kg，以此等效布氏硬度試驗方法中關于3000kg試驗力，10mm球，加力10~15秒的規定。

1.用于現場測試鋼材、有色金屬、鑄件、鍛件及半成品熱處理零件。

2.可用于臺式機無法測試的各種大型零件，在制造業的廣泛領域可代替精度和可靠性不高的里氏硬度計。

3.測得的布氏硬度壓痕，可以利用布氏壓痕自動測量系統直接讀取硬度值。

主要技術指標Main Specifications

名稱	規 格
試驗力	3000kg（1000kg、750kg、500kg可選）
測量范圍	32~650HBW
示值誤差	符合GB、ISO、ASTM等相關標準
重復性誤差	符合GB、ISO、ASTM等相關標準
試驗力誤差	≤1%，符合GB、ISO、ASTM等相關標準
壓頭	10mm硬質合金球（5mm可選）
開口尺寸	高350mm×喉深100mm
外形尺寸	285203580mm
凈重	13.8kg

各部件功能簡介 Brief introduction of each component function

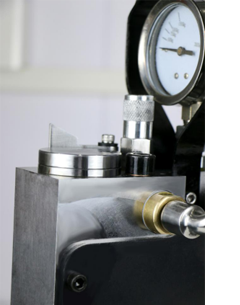

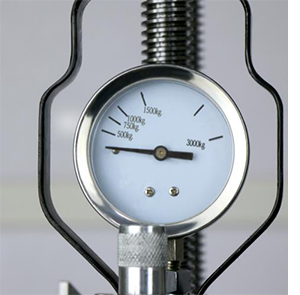

	表：位于在機器正前方，方便觀測；核心部件液壓閥塊：由各種精密設備加工而成，關鍵工序采用鏡面放電，慢走絲加工，最大程度保證了尺寸的精確度。
各種傳動組件包括齒輪組支撐座支撐架等全部經過CNC加工，保證了加工精度，后經表面處理，美觀，防銹，絲杠經過精密切削，外圓磨床，加工而成，組裝成一套傳動系統以后，保證了整體上下移動的流暢性穩定性，不卡頓；
	液壓閥塊組件全部經高精密斜軌車床加工而成，與液壓閥塊組裝一體，裝配精度高，不會產生由于加工精度不高而造成的裝配誤差導致設備使用精度不高的問題。

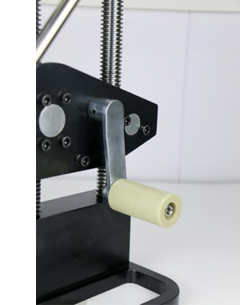

升降手柄是整塊原材料由CNC加工而成，避免了由于焊接造成的應力形變以及長時間使用以后焊口容易斷裂的弊端，手柄套由聚甲醛棒(俗稱賽鋼）加工而成，強度高，耐磨損，手感舒適；

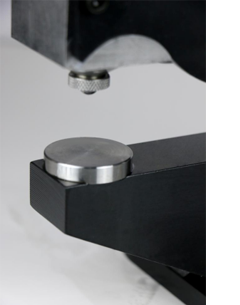

	測試砧座經熱處理，硬度達到HRC58-62之間，后經磨削加工，耐磨度強度平面度得到保證壓力表特殊定制，比同類產品小巧，不易造成誤碰撞。

產品優勢 Product advantages

01 可以在車間使用，操作簡單，攜帶方便，可現場測試大型零件本體硬度，可用于逐件檢測。

02 永久壓痕采用3000kg試驗力，10mm球，永久性壓痕可用于復檢。

03 完全按照布氏硬度試驗原理測試，與臺式布氏硬度計原理相同，可真實反映材料或零件的力學性能。

04 試驗力準確度符合GB、ISO、ASTM等相關標準的規定，硬度測試精度與臺式機相同。

05 應用面廣只要可以夾上儀器，任何形狀、任意大小的零件都可測試。

06 量程寬可選擇多種試驗力、多種球壓頭，量程較寬，可測試各種常見金屬材料。

07 定制高度可根據客戶要求定制高度。

裝箱單 Packing List

名稱	規 格	單位	數 量	備注
主機	YHB-3000H	臺	1
加力手柄		個	1
硬質合金球壓頭	Φ10mm	只	1
砧座	（平面、V型、點式）	個	3
標準布氏硬度塊	（高、低）	塊	2
20倍帶燈讀數顯微鏡		個	1
產品使用說明書		本	1
裝箱單		份	1
附件箱		個	1

選配：布氏壓痕光學測量系統
